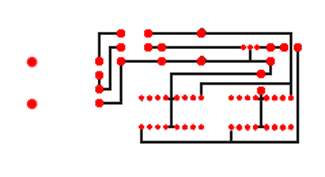

Выводы 2 и 7 с микросхемы подключаются к

  первой обмотке двигателя (А и С), 10 и 15 –

   ко второй (B и D). Выводы 3, 11, 6 и 14

  подключаются к принтерному (LPT) порту

  компьютера.

  На 8 вывод подаётся напряжение для питания

  двигателя.

  На 16 вывод подаётся стабилизированное

  напряжение питания микросхемы (+5В).

    Выводы 4, 5, 12 и 13 соединяются и

    подключаются к

    общему проводу.

    1 и 9 выводы остаются

    незадействованными.

    Оба мотора питаются

    от постоянного напряжения

    30В, подаваемого с блока

    питания, микросхемы

    управления моторами

    питаются от постоянного

    стабилизированного тока 5В,

    снимаемого с того же блока

    питания через стабилитрон.
